ULTRAFLEX T71FC kormányagy

Leírás

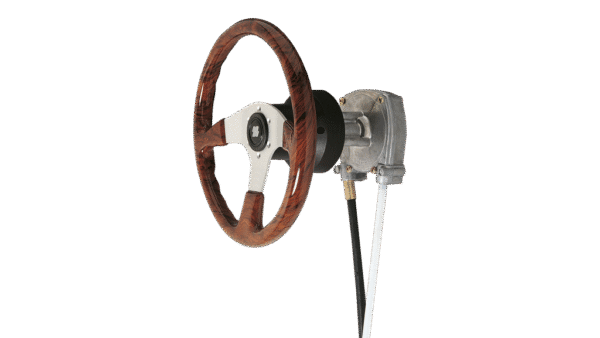

Kormánymű, Ultraflex T71FC, egy bowdenes, 55 LE-nél nagyobb motorokhoz.

Az ULTRAFLEX T71FC egykábeles forgókormánymű megbízható megoldást kínál hajója számára, amely megfelel az ABYC biztonsági előírásainak. Legfeljebb 173 kW (235 LE) teljesítményű külső, belső és farmotoros hajókhoz tervezték. Fontos: Ne használja olyan motorcsónakokon, ahol a motor teljesítménye meghaladja a megengedettet. 50 mph feletti sebességű hajók esetén kétkábeles kormányrendszer ajánlott.

A komplett kormánymű a következő alkatrészekből áll:

T71FC kormányagy, M66 kormánybowden, amely különböző hosszúságokban kapható, kormánykerék és a kormánybowdent a motorral összekötő készlet (motor típustól függően).

Jellemzők és technikai specifikáció:

Gyors csatlakozás, egyszerű telepítés, korrózió álló anyagok, kifejezetten alkalmas ott, ahol kevés a hely, opcionális (X34) 90° vagy (X35) 20° keret, 3/4″ kúpos tengely, löket ( a bowden belsejének elmozdulása):228mm, a kormány fordulat ütközéstől ütközésig kb: 3,8 fordulat, maximális engedélyezett kormánykerék átmérő: 406mm, maximális kormánybowden hajlítási sugár: 200mm, minimális visszajelzés, kompakt kivitel a telepítéshez.

Műszaki adatok:

• Szerelés: 90° vagy 20° dőlésszög, fix egységgel/anélkül.
• Kb. 3,8 kormányfordulat (teljes tartományban).
• Löket: 228 mm.
• Max. kormánylapátmérő: 508 mm.
• Max. kormányerő: 3300 N (340 kg).
• Minimális visszarúgás a precíz irányítás érdekében.
• Megfelelő vezérlőkábel: M66 – különböző míretekben kapható.
• Méretei: szélesség: 135,5mm, hosszúság: 153mm, magasság: 253mm.

T71FC-hez megfelelő rögzítőlemezek (nem tartozék):

• X34 függőleges szereléshez (568093)
• X35 20 fokos szereléshez (568098)

EN 28848 és az ABYC P17 biztonsági szabványnak megfelelő.  Kompatibilis a Teleflex SH5094 kormányaggyal és az SSC62 kormánybowdennel.

Megjegyzés: A kormánykerék nem tartozék.
