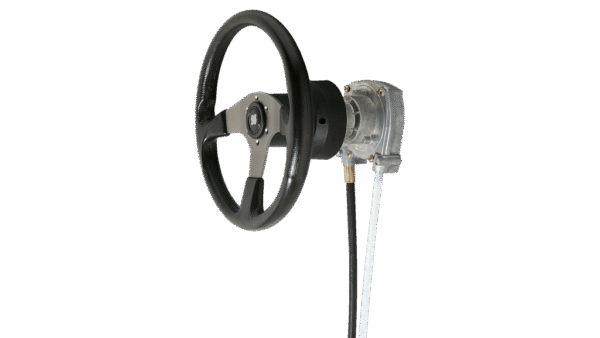

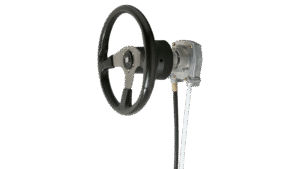

ULTRAFLEX T73NRFC kormányagy – 55LE-től, iránytartó mechanikás

Leírás

Kormánymű, UF T73NRFC (38869M), 55LE-nél nagyobb, egy bowdenes. Non-feedback (iránytartó).

Az ULTRAFLEX forgókormánymű T73NRFC megoldást kínál legfeljebb 235 LE (173 kW) teljesítményű külmotorokhoz és legfeljebb 9,0 méter hosszú hajókhoz. Költséghatékony alternatívát kínál a hidraulikus rendszerekkel szemben, jobb kormányzási kényelemmel. A T73NRFC kormányagy nem használható olyan hajókon, ahol a motor túllépi a megengedett lóerőt. Az 50mhp-nál nagyobb hajókra a T74NRFC két bowdenes kormányagy való.

A komplett kormánymű a következő alkatrészekből áll: T73NRFC kormányagy, 1db M66 kormánybowden, amely különböző hosszúságokban kapható, kormánykerék és a kormánybowdent a motorral összekötő készlet (motor típustól függően).

Jellemzők és technikai specifikáció: Könnyű és biztonságos kormányzás, a nem visszafordítható mechanikának köszönhetően kiküszöböli a propeller általi nyomaték miatt folyamatos terhelést a kezelőre, kompakt forgó kormányrúd egység, gyors csatlakozás, egyszerű telepítés, korrózió álló anyagok, kifejezetten alkalmas ott, ahol kevés a hely, opcionális (X34) 90° vagy (X35) 20° keret, 3/4″ kúpos tengely, löket ( a bowden belsejének elmozdulása):228mm, a kormány fordulat ütközéstől ütközésig kb: 3,8 fordulat, maximális engedélyezett kormánykerék átmérő: 406mm, maximális kormánybowden hajlítási sugár: 200mm, minimális visszajelzés, kompakt kivitel a telepítéshez.

A szabadalmaztatott Ultraflex reteszelő rendszernek köszönhetően nincs szükség a kormányzás állandó szabályozására , mivel hatékonyan veszi át a nyomást a hajócsavar „lyukhatásáról”. Csökkenti a fáradtságot és növeli a biztonságot. Ideális nagyméretű, jelentős „lyukhatással” rendelkező külmotorokhoz. A rendszer kompakt és megfelel az ABYC biztonsági előírásainak, alkalmas bel-, kül- és hátsókerék-meghajtású motorokhoz. Figyelmeztetés: Ne használja olyan motorokkal, amelyek meghaladják a hajó megengedett teljesítményét. 80 km/h feletti sebességű hajókhoz a kettős kábelrendszert (T74NRFC) ajánljuk.

Jellemzők és műszaki adatok:

• Standard 3/4″-os kúpos fogantyú.
• Szerelés: 90° vagy 20° dőlésszög.
• Körülbelül 3,8 kormányfordulat.
• Emelési magasság: 228 mm.
• Max. kormánylapátmérő: 508 mm.
• Max. erő a vezérlőkaron: 3300 N (340 kg).
• Megfelelő vezérlőkábel: M66.
• Non-feedback (iránytartó), nem tekeredik vissza.
• Méretei: szélesség: 135,5mm, hosszúság: 153mm, magasság: 253mm.

Ajánlott rögzítőlemezek (nem tartozék):

• X34 függőleges szereléshez (568093)
• X35 20 fokos szereléshez (568098)

EN 28848 és az ABYC P17 biztonsági szabványnak megfelelő Ultraflex 38869M kormánygép.
Kompatibilis a Teleflex SH5094 kormányaggyal és az SSC62 kormánybowdennel.

A kormánykerék nem tartozék.
